Khớp nối dù chỉ là phụ kiện kết nối giữa ống dẫn, van, máy móc hoặc thiết bị đầu cuối, khớp nối lại là “mắt xích” đảm bảo toàn bộ hệ thống hoạt động trơn tru, không rò rỉ và an toàn tuyệt đối. Vậy khớp nối là gì, có vai trò như thế nào trong hệ thống công nghiệp, và làm sao để chọn đúng loại khớp nối phù hợp? Cùng JISAN tìm hiểu chi tiết qua bài viết này.
1. Khớp nối là gì?
Khớp nối (fitting hoặc connector) là chi tiết cơ khí dùng để liên kết giữa hai hoặc nhiều bộ phận của hệ thống – thường là giữa ống dẫn, van, máy bơm, thiết bị đo áp hoặc máy móc vận hành.
Chức năng chính của khớp nối là truyền dẫn môi chất (khí, nước, dầu, dung môi) mà không làm rò rỉ, thất thoát áp suất và đảm bảo độ kín tuyệt đối.
Khớp nối có nhiều kích thước, vật liệu và kiểu kết cấu khác nhau để đáp ứng từng yêu cầu cụ thể.
Phân loại cơ bản của khớp nối:
Khớp nối nhanh (Quick Coupler): Dễ dàng tháo/lắp không cần dụng cụ, thường dùng trong hệ thống khí nén.
Khớp nối ren (Thread Fitting): Dạng vặn ren cố định, phù hợp với hệ thống thủy lực hoặc nước.
Khớp nối đẩy (Push-in Fitting): Lắp nhanh cho ống PU, PE – phổ biến trong robot, máy tự động.
Khớp nối ống mềm – ống cứng: Dùng trong hệ thống áp lực cao.
Khớp nối chống xoắn, chống rung: Giúp giảm chấn động cơ học, bảo vệ đầu nối và ống dẫn.

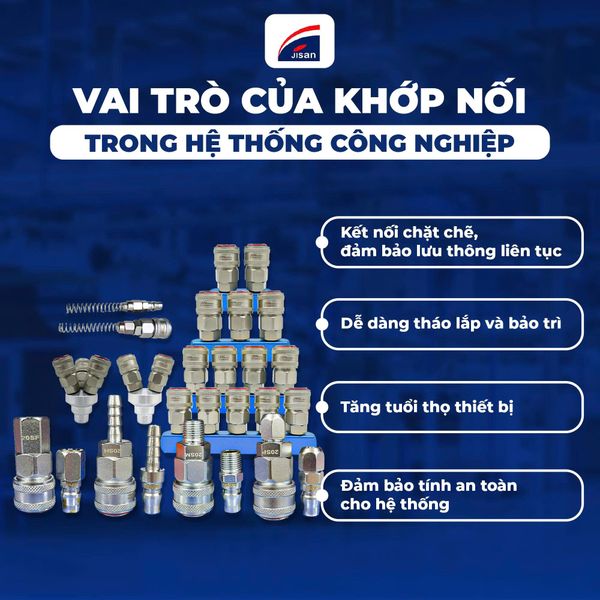

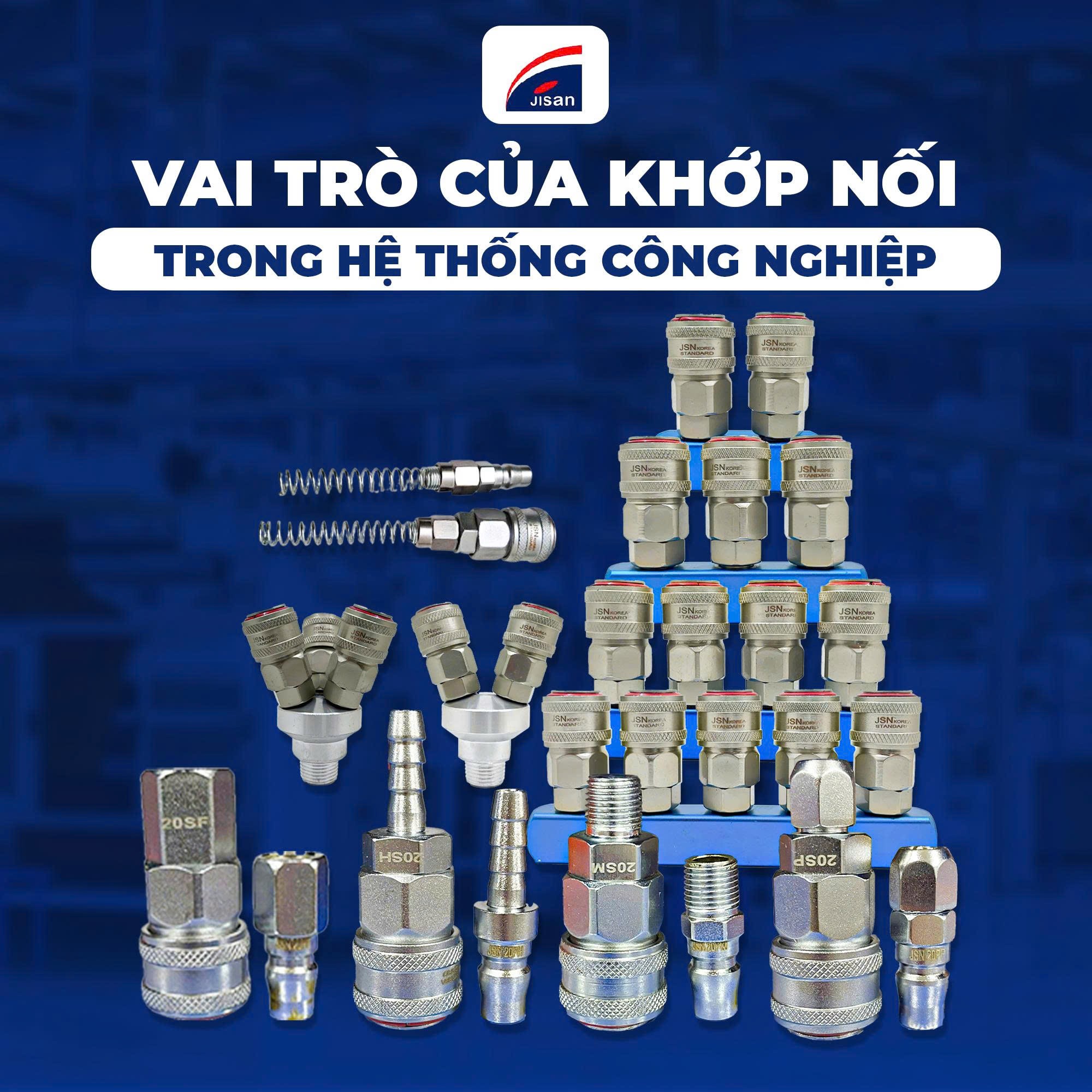

2 . Vai trò quan trọng của khớp nối trong hệ thống công nghiệp
2.1. Kết nối chặt chẽ, đảm bảo lưu thông liên tục
Khớp nối là “điểm trung gian” giúp kết nối chặt chẽ giữa ống dẫn, van và thiết bị đầu cuối.
Nếu không có khớp nối, toàn bộ hệ thống sẽ không thể hoàn thiện hoặc không thể tháo rời khi cần bảo trì.
Một khớp nối đạt chuẩn sẽ đảm bảo:
Không rò rỉ khí, nước hoặc dầu.
Áp suất ổn định, không sụt giảm khi truyền dẫn.
Dòng chảy liên tục, không gây cản trở lưu lượng.
2.2. Dễ dàng tháo lắp và bảo trì
Khớp nối được thiết kế để dễ dàng tháo lắp nhanh mà không cần dùng quá nhiều công cụ.
Điều này cực kỳ quan trọng trong môi trường nhà máy – nơi thời gian dừng máy đồng nghĩa với chi phí lớn.
2.3. Tăng tuổi thọ thiết bị
Một khớp nối tốt sẽ giảm chấn động, giảm rung và hấp thụ lực áp suất đột ngột trong quá trình vận hành.
Nhờ đó, các linh kiện liên kết như ống dẫn, van và xi lanh không bị hư hại sớm.
Đặc biệt trong hệ thống thủy lực và khí nén áp cao, khớp nối đóng vai trò như bộ giảm chấn, giúp toàn bộ dây chuyền vận hành ổn định và an toàn hơn.
2.4. Đảm bảo tính an toàn cho hệ thống
Trong môi trường sản xuất công nghiệp, rò rỉ khí hoặc dầu không chỉ gây hao phí năng lượng, mà còn tiềm ẩn nguy cơ cháy nổ hoặc ô nhiễm.
Khớp nối chuẩn kỹ thuật giúp đảm bảo độ kín tuyệt đối, ngăn rò rỉ và đảm bảo an toàn lao động.
3. Cấu tạo cơ bản của một khớp nối
Một khớp nối tiêu chuẩn thường gồm:
Thân khớp: Là phần chính, được làm bằng đồng, inox hoặc nhựa kỹ thuật.
Đầu nối ren hoặc đẩy: Giúp kết nối với ống hoặc thiết bị khác.
Vòng kẹp (collet): Giữ chặt ống không bị tuột ra.
Gioăng cao su (O-ring): Đảm bảo độ kín, chống rò khí/dầu.
Tùy theo loại môi chất (khí, nước, dầu) mà vật liệu và thiết kế khớp nối sẽ khác nhau để đảm bảo an toàn và độ bền.
4. Cách chọn khớp nối phù hợp cho hệ thống của bạn
4.1. Xác định môi chất truyền dẫn
Khí nén: Chọn khớp nối nhanh hoặc khớp nối đẩy – vật liệu đồng mạ hoặc nhựa PBT.
Dầu thủy lực: Dùng khớp nối ren bằng thép mạ kẽm, chịu áp cao.
Nước / dung môi: Chọn khớp nối inox hoặc đồng thau chống ăn mòn.
4.2. Kiểm tra áp suất làm việc
Mỗi khớp nối có giới hạn áp suất riêng. Hãy chọn loại có áp suất danh định cao hơn ít nhất 20% so với áp suất làm việc thực tế để đảm bảo an toàn.
4.3. Kích thước và kiểu ren phù hợp
Đảm bảo đường kính ống và đầu ren tương thích – tránh rò rỉ và khó lắp đặt. Các tiêu chuẩn ren phổ biến gồm: PT, NPT, BSPT, BSPP, G hoặc M.
Một khớp nối chất lượng cao giúp:
Kết nối chặt chẽ, chống rò rỉ.
Dễ bảo trì, tiết kiệm thời gian.
Tăng tuổi thọ và độ an toàn cho thiết bị.
Khi chọn khớp nối, doanh nghiệp nên ưu tiên sản phẩm đạt tiêu chuẩn kỹ thuật, có xuất xứ rõ ràng để đảm bảo hiệu suất vận hành tối ưu. Nếu bạn đang tìm giải pháp khớp nối chuyên dụng, JSN là lựa chọn đáng tin cậy cho mọi hệ thống công nghiệp tại Việt Nam.
