Trong các nhà máy tự động hóa, khí nén là nguồn năng lượng quan trọng, vận hành hàng loạt thiết bị như xi-lanh, van, robot hay máy đóng gói. Việc chọn đúng vật liệu, kích thước và cấu trúc ống là yếu tố then chốt để tối ưu hiệu suất và chi phí. Bài viết dưới đây sẽ giúp doanh nghiệp nắm rõ cách chọn ống dẫn khí phù hợp cho từng nhu cầu trong nhà máy tự động hóa.

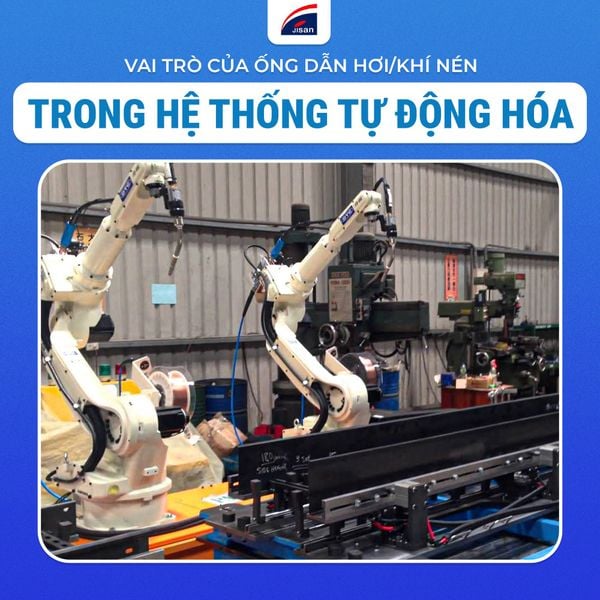

1. Vai trò của ống dẫn khí nén trong hệ thống tự động hóa
Ống dẫn khí không chỉ là đường dẫn mà còn là “mạch máu” đảm bảo năng lượng khí nén được vận chuyển chính xác đến các điểm tiêu thụ. Chúng ảnh hưởng trực tiếp đến:
- Lưu lượng và áp suất hệ thống: Ống quá nhỏ gây sụt áp, ống kém chất lượng dễ rò rỉ.
- Tuổi thọ thiết bị: Van, xi-lanh dễ hỏng khi áp suất đầu vào không ổn định.
- Hiệu quả sản xuất: Dừng máy do ống nứt, vỡ, gập có thể làm gián đoạn dây chuyền.
- Chi phí vận hành: Rò rỉ khí làm tăng đáng kể điện năng tiêu thụ của máy nén.
Do đó, việc lựa chọn ống dẫn không thể qua loa mà cần dựa trên tiêu chuẩn kỹ thuật rõ ràng.

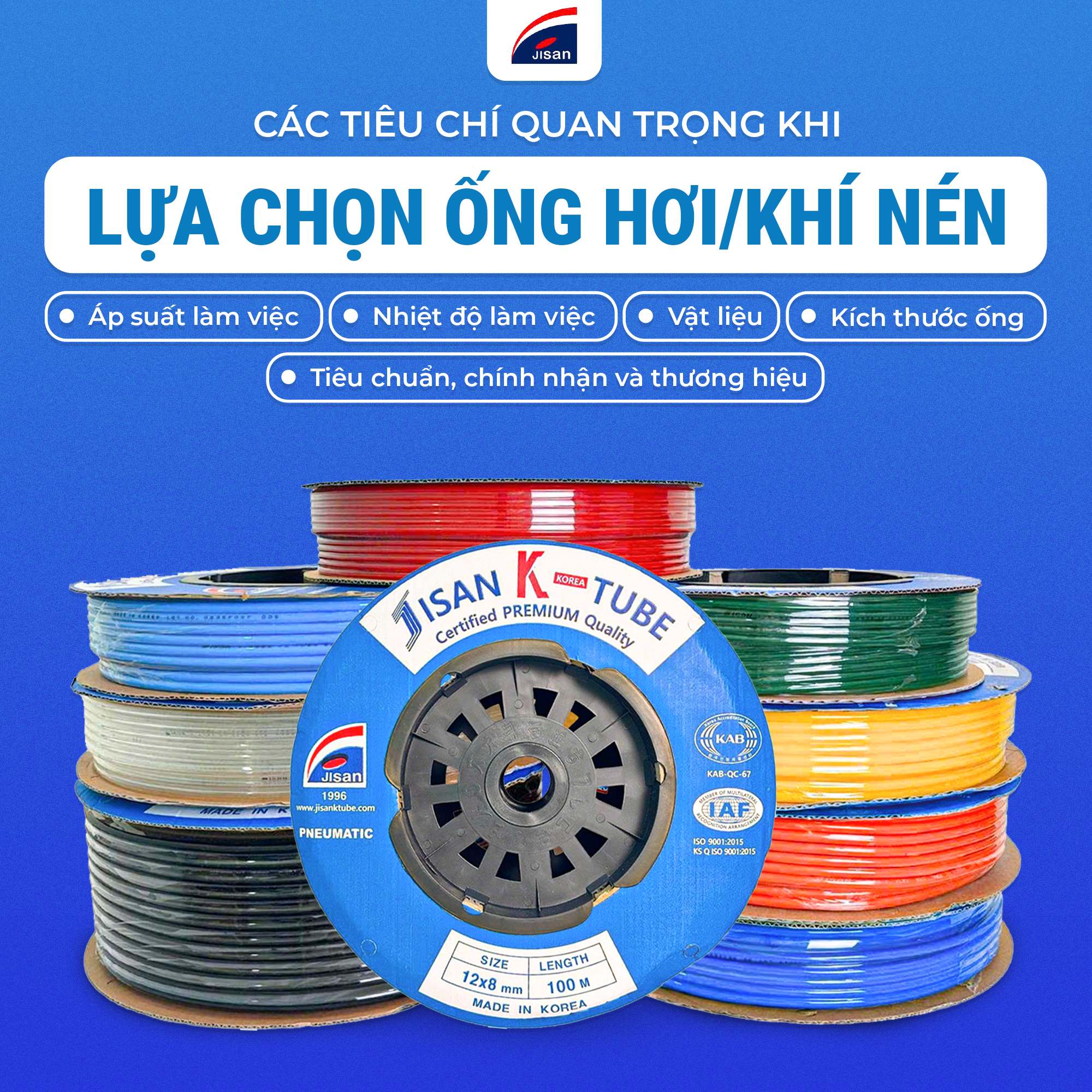

2. Các tiêu chí quan trọng khi lựa chọn ống dẫn khí nén
Việc chọn ống dẫn khí nén phù hợp cần dựa trên nhiều tiêu chí kỹ thuật khác nhau để đảm bảo hệ thống vận hành ổn định trong môi trường tự động hóa. Dưới đây là những yếu tố quan trọng nhất mà doanh nghiệp cần xem xét:
Áp suất làm việc và áp suất phá hủy
- Áp suất danh định của ống phải cao hơn áp suất vận hành thực tế ít nhất 1.5 – 3 lần để đảm bảo an toàn.
- Những hệ thống áp cao, đóng mở liên tục hoặc có xung áp cần loại ống có khả năng chịu áp tốt như PA hoặc ống kim loại.
Nhiệt độ môi trường làm việc
- PU: -20°C → 60°C
- PA (Nylon): -40°C → 100°C
- PE: 0°C → 60°C
- PTFE: chịu được tới 200°C
-> Với khu vực gần lò nhiệt, máy sấy, lò hơi… cần ưu tiên PTFE hoặc kim loại.
Vật liệu của ống
- PU: linh hoạt, chống gập
- PA: chịu áp suất cao
- PE: kinh tế
- PTFE: chống hóa chất và nhiệt vượt trội
- Kim loại: độ bền rất cao
Kích thước ống – OD/ID và độ dày thành ống
- Ống nhỏ quá dẫn đến sụt áp, ống lớn quá gây lãng phí và khó đi dây.
- Cần tính toán lưu lượng và chiều dài đường ống để chọn đúng đường kính.
Bán kính uốn và độ linh hoạt
Đặc biệt quan trọng đối với robot, cơ cấu chuyển động nhanh.
- PU có bán kính uốn nhỏ nhất → phù hợp vị trí chuyển động.
- PA và kim loại nên dùng cho đường ống cố định.
Khả năng chống hóa chất, dầu và tia UV
Ở khu vực có dung môi, dầu bôi trơn, tia UV hoặc ozone, cần chọn loại ống tương thích để tránh giòn, nứt và rò rỉ.
Tiêu chuẩn, chứng nhận và thương hiệu
Ống đạt chuẩn ISO, RoHS, FDA (thực phẩm – dược phẩm) đảm bảo an toàn và độ bền. Nên chọn các thương hiệu có uy tín để tránh rủi ro từ sản phẩm kém chất lượng.

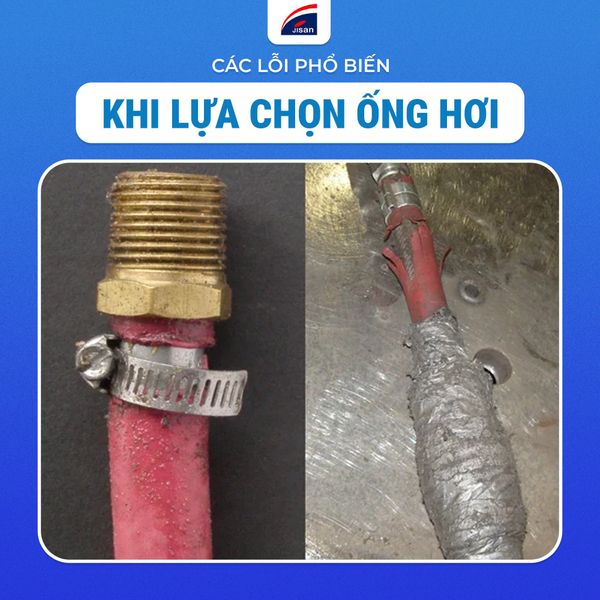

3. Các lỗi phổ biến khi lựa chọn ống dẫn khí nén
Trong quá trình thiết kế và vận hành hệ thống khí nén, doanh nghiệp thường gặp phải một số sai sót dẫn đến giảm hiệu suất và tăng chi phí bảo trì. Những lỗi phổ biến gồm:
- Chọn sai vật liệu ống so với môi trường làm việc (nhiệt độ cao, hóa chất, dầu…).
- Sử dụng ống có kích thước quá nhỏ, gây sụt áp và giảm lưu lượng khí.
- Không tuân thủ bán kính uốn cho phép, khiến ống bị gãy hoặc biến dạng.
- Dùng đầu nối không tương thích với vật liệu hoặc kích thước ống.
- Mua sản phẩm không có chứng nhận chất lượng, tiềm ẩn nguy cơ rò rỉ hoặc nổ ống.
- Lắp đặt ống quá căng, dẫn đến nứt, bong đầu nối và giảm tuổi thọ.
Để hạn chế rủi ro, doanh nghiệp cần đối chiếu kỹ thông số kỹ thuật, chứng nhận chất lượng và hướng dẫn lắp đặt trước khi đưa hệ thống vào vận hành.
4. Quy trình lựa chọn ống dẫn khí nén tối ưu cho nhà máy
Để đảm bảo hệ thống khí nén hoạt động ổn định, tiết kiệm và bền bỉ, doanh nghiệp nên tuân thủ quy trình lựa chọn ống theo các bước sau:
- Bước 1: Xác định đầy đủ thông số hệ thống bao gồm áp suất làm việc, lưu lượng khí và chiều dài đường ống.
- Bước 2: Lựa chọn vật liệu ống phù hợp với môi trường hoạt động (nhiệt độ, hóa chất, dầu, độ ẩm…).
- Bước 3: Tính toán kích thước OD/ID tối ưu để hạn chế sụt áp và đảm bảo lưu lượng ổn định.
- Bước 4: Kiểm tra các tiêu chuẩn chất lượng và chứng nhận của nhà sản xuất.
- Bước 5: Chọn đầu nối đồng bộ, tương thích hoàn toàn với loại ống sử dụng.
- Bước 6: Tiến hành lắp đặt đúng kỹ thuật và kiểm tra rò rỉ trước khi vận hành chính thức.
Việc tuân thủ đầy đủ các bước trên giúp tối ưu tuổi thọ hệ thống, giảm thiểu sự cố và đảm bảo hiệu suất khí nén trong toàn bộ dây chuyền sản xuất.
Việc lựa chọn loại ống dẫn khí nén phù hợp cho hệ thống tự động hóa không chỉ là yếu tố kỹ thuật mà còn là quyết định chiến lược ảnh hưởng đến hiệu suất, chi phí và độ an toàn của toàn bộ dây chuyền. Mỗi loại ống đều có ưu và hạn chế riêng, phù hợp với từng môi trường và yêu cầu khác nhau.
Doanh nghiệp nên dựa vào đặc tính vận hành của hệ thống, điều kiện thực tế và tiêu chuẩn chất lượng để đưa ra lựa chọn chính xác. Việc đầu tư vào ống dẫn chất lượng cao ngay từ đầu sẽ giúp tối ưu hóa chi phí vận hành và duy trì sự ổn định của dây chuyền trong dài hạn.
Nếu bạn cần tư vấn thêm về lựa chọn vật liệu, kích thước hoặc giải pháp đồng bộ cho hệ thống khí nén, hãy liên hệ với JISAN VIỆT NAM ngay để được hỗ trợ chuyên sâu và chính xác nhất.
