CẨM NANG LỰA CHỌN CÁC DÒNG ỐNG DẪN CÔNG NGHIỆP

Bài viết này JISAN VIỆT NAM sẽ chia sẻ cẩm nang thực chiến, giúp bạn thấu hiểu sâu sắc ứng dụng tiêu biểu và tiêu chí chọn lựa các dòng ống dẫn công nghiệp của chúng tôi đang cung cấp hiện nay.

1. Vai trò cốt lõi của ống dẫn công nghiệp trong hệ thống tự động hóa

Đặc thù của các dây chuyền tự động hóa hiện đại là tần suất vận hành cực cao của cơ cấu chấp hành, thường lên tới hàng trăm chu trình mỗi phút. Thực tế này đòi hỏi hệ thống ống dẫn công nghiệp phải đáp ứng những tiêu chuẩn kỹ thuật vô cùng khắt khe:

• Duy trì áp suất và lưu lượng lý tưởng: Lòng ống dẫn phải đạt độ nhẵn mịn tuyệt đối nhằm giảm thiểu lực ma sát và triệt tiêu hiện tượng tụ áp dọc đường. Nguồn áp suất biến động sẽ trực tiếp khiến van điện từ hay xi lanh khí nén phản hồi chậm, làm sai lệch hành trình chuyển động.
• Độ linh hoạt và độ bền cơ học vượt trội: Tại các vị trí động lực học như cánh tay robot gắp hàng, đường ống buộc phải co giãn, uốn gập liên tục hàng triệu lần. Vật liệu cấu thành ống phải kháng mỏi cơ học tốt, không bị rạn nứt hay nứt gãy do ứng suất.
• Tính trơ hóa học và độ tinh khiết tuyệt đối: Trong các môi trường đặc thù như sản xuất linh kiện bán dẫn, y tế vi sinh hay thực phẩm (F&B), thành ống dẫn không được phép giải phóng tạp chất hay ion vào dòng lưu chất. Đồng thời, kết cấu bề mặt nội thủy phải chống bám dính hoàn hảo để ngăn ngừa vi khuẩn và mảng bám tích tụ.

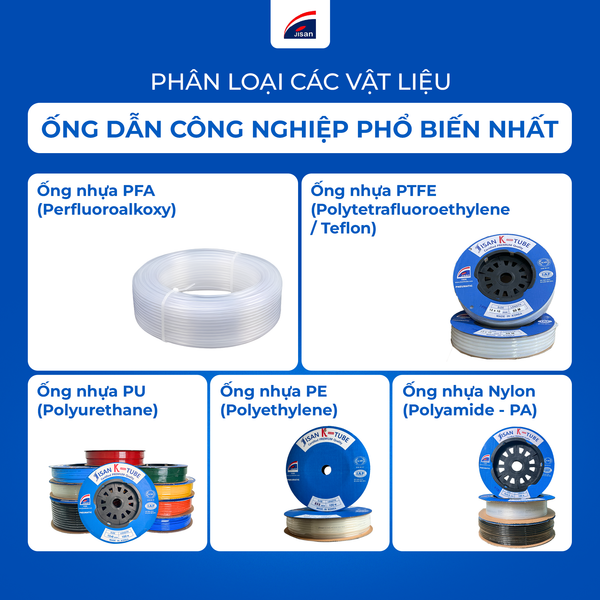

2. Phân loại các vật liệu ống dẫn công nghiệp phổ biến nhất

Để đáp ứng các điều kiện làm việc đa dạng, ngành công nghiệp vật liệu kỹ thuật đã cho ra đời nhiều dòng ống nhựa. Dưới đây là 4 dòng ống dẫn tiêu biểu đang thống trị các nhà máy tự động hóa:

2.1. Ống nhựa PFA (Perfluoroalkoxy)

Ống nhựa PFA được xem là dòng ống dẫn cao cấp nhất hiện nay trong các ngành công nghiệp công nghệ cao. Sở hữu cấu trúc phân tử flo hóa cải tiến với các nhóm nhánh alkoxy, PFA giữ nguyên các đặc tính chịu nhiệt cực đại (từ -65°C đến 260°C) và kháng hóa chất tuyệt đối.

Ưu điểm vượt trội:

• Chất liệu nhựa PFA cao cấp (Perfluoroalkoxy) – Là dòng chất liệu cao cấp thế hệ mới, sở hữu liên kết phân tử cực kỳ bền vững, mang lại độ tinh khiết tuyệt đối và khả năng kháng hóa chất, chịu nhiệt ở mức tối đa mà các loại nhựa thông thường không thể đạt được
• Độ tinh khiết cao hơn: Quy trình tinh chế vật liệu nghiêm ngặt giúp ống PFA đạt độ sạch tuyệt đối, hoàn toàn không sinh tạp chất hay khuếch tán ion vào lưu chất.
• Trong suốt cao: Dễ dàng quan sát, theo dõi trực quan dòng chảy và kiểm soát dị vật bên trong bằng mắt thường.
• Kháng hóa chất: Chống chịu được hầu hết các loại hóa chất, dung môi, axit và bazo mạnh.
• Dẻo hơn, độ bền cao: Khả năng uốn uốn cong, co giãn linh hoạt, giúp dễ dàng thi công trong các không gian hẹp mà không lo bị gãy gập hay rạn nứt.
• Tuổi thọ cao gấp nhiều lần so với các dòng ống thông thường – tiết kiệm chi phí bảo trì và thay thế.
• Bề mặt KHÔNG bám bẩn / bám khuẩn: Lòng ống siêu trơn láng, ngăn chặn tuyệt đối tình trạng tích tụ cặn bẩn, hóa chất hoặc sự hình thành của màng vi khuẩn, đảm bảo môi trường vô trùng.
• Chịu nhiệt tối đa: -65°C∼260°C
• Áp suất làm việc: 7∼ 25kg/ cm2
• Áp suất nổ: 30∼ 100kg/ cm2

2.2. Ống nhựa PTFE (Polytetrafluoroethylene / Teflon)

Thường gọi là Teflon, ống PTFE là giải pháp truyền thống nhưng vô cùng mạnh mẽ cho các đường ống dẫn cố định trong môi trường ăn mòn.

Ưu điểm vượt trội:

• Hệ số ma sát cực thấp, giúp lòng ống có đặc tính chống dính, chống cặn bám hoàn hảo.
• Khả năng chịu dải nhiệt rộng từ -60°C đến 260°C và trơ hoàn toàn với hầu hết axit đậm đặc, dung môi hữu cơ.
• Chi phí tối ưu: Có giá thành kinh tế hơn so với ống PFA, phù hợp cho các đường trục dẫn thẳng cố định, không đòi hỏi độ uốn cong liên tục hay độ trong suốt giám sát lưu chất.

2.3. Ống nhựa PU (Polyurethane)

Đối với các hệ thống khí nén điều khiển thông thường trong nhà máy chế tạo cơ khí, lắp ráp ô tô, ống nhựa PU là cái tên phổ biến nhất.

Ưu điểm vượt trội:

• Độ dẻo dai, đàn hồi như cao su và có bán kính uốn cong cực nhỏ giúp việc đi dây luồn ống trong các không gian tủ điện, cụm van trở nên vô cùng dễ dàng.
• Khả năng chống mài mòn cơ học ngoài vỏ ống rất tốt khi tiếp xúc với các góc cạnh kim loại của máy móc.
• Tuy nhiên, ống PU có giới hạn chịu nhiệt thấp (thường dưới 60°C) và dễ bị thủy phân hoặc biến tính khi tiếp xúc với hóa chất mạnh hoặc độ ẩm cao lâu ngày.

2.4. Ống nhựa PE (Polyethylene)

Ống PE có cấu trúc trọng lượng nhẹ, độ cứng cao hơn PU nhưng dẻo hơn các loại ống PVC cứng truyền thống.

Ưu điểm vượt trội:

• Khả năng kháng hóa chất loãng, cồn và muối rất tốt.
• Với công nghệ độc quyền, cho ra thành phẩm ống PE mềm như ống PU.
• Giá thành rẻ, thường được ứng dụng làm đường ống dẫn nước làm mát hệ thống máy móc, ống dẫn khí nén áp suất thấp cố định hoặc trong các hệ thống xử lý nước thải công nghiệp nhẹ.

2.5. Ống nhựa Nylon (Polyamide - PA)

Nếu ống PU được yêu thích bởi độ dẻo dẻo đàn hồi, thì ống nhựa Nylon (PA6) lại là loại ống được lựa chọn khi hệ thống tự động hóa đòi hỏi mức chịu áp suất và độ cứng bề mặt vượt trội.

Ưu điểm vượt trội:

• Khả năng chịu áp lực vượt bậc: Ống Nylon có thành ống cứng cáp, chịu được áp suất vận hành liên tục cao gấp 2 đến 3 lần so với ống PU thông thường.
• Độ bền cơ học và chống mài mòn cực cao: Bề mặt ống cứng, bóng mịn, có khả năng chống trầy xước, chống đâm thủng và chịu được va đập cơ học rất tốt khi kéo lê trên sàn nhà xưởng hoặc lắp đặt trên các máy móc chuyển động nặng.
• Kháng hóa chất và dung môi vượt trội: Ống Nylon có tính trơ rất tốt đối với các loại dầu mỡ công nghiệp, nhiên liệu (xăng, dầu diesel), các dòng dung môi hữu cơ và các loại hóa chất kiềm loãng.
• Chịu nhiệt tốt hơn PU

3. Bảng so sánh thông số kỹ thuật chi tiết giữa các loại ống dẫn

Để giúp các kỹ sư có cái nhìn trực quan khi thiết kế hệ thống, dưới đây là bảng tổng hợp các chỉ số kỹ thuật cốt lõi của 4 nhóm vật liệu ống dẫn hàng đầu:

4. Ứng dụng của ống dẫn công nghiệp

Hệ thống đường ống công nghiệp xuất hiện tại mọi ngóc ngách của nhà máy tự động, cụ thể cấu thành nên hiệu suất của các ngành sau:

4.1. Ngành công nghiệp sản xuất chất bán dẫn

Trong quy trình chế tạo các tấm silicon wafer, độ tinh khiết môi trường được tính bằng đơn vị phần tỷ (ppb). Bất kỳ một hạt bụi nhỏ hay sự giải phóng ion nào từ thành ống dẫn cũng có thể phá hủy toàn bộ cấu trúc vi mạch.

Ống nhựa PFA, PTFE siêu tinh khiết được ứng dụng để dẫn và tẩy rửa bề mặt wafer, đảm bảo dòng lưu chất không bị nhiễm độc tạp chất.

4.2. Ngành tự động hóa thực phẩm, đồ uống và dược phẩm

Các dây chuyền chiết rót sữa, bia rượu, nước giải khát hoặc đóng gói thuốc lỏng yêu cầu nghiêm ngặt về tiêu chuẩn FDA. Ống dẫn PFA đảm bảo bề mặt lòng ống trơn láng hoàn hảo, không có các khe hở xốp li ti để cặn hữu cơ bám lại. Điều này giúp quy trình tẩy rửa vệ sinh tại chỗ (CIP - Clean In Place) của nhà máy đạt hiệu quả vô trùng tuyệt đối.

4.3. Hệ thống cánh tay Robot và máy dập tự động

Trên các cánh tay robot hàn, gắp sản phẩm di chuyển liên tục 6 trục, các đường ống dẫn khí nén cấp cho giác hút chân không hoặc xi lanh kẹp bắt buộc phải dùng ống PU, PE cao cấp. Khả năng đàn hồi và kháng mỏi cơ học của vật liệu giúp đường ống chịu được hàng triệu chu trình xoắn, gập mà không bị bóp nghẹt lòng ống hoặc nứt vỡ giữa chừng.
