Trong thiết kế hệ thống dẫn động khí nén hoặc chất lỏng, việc chọn đường kính ống là bài toán cân bằng giữa chi phí và hiệu suất. Một đường ống quá nhỏ sẽ gây sụt áp nghiêm trọng, trong khi ống quá lớn lại làm tăng chi phí đầu tư và lắp đặt.
1. Mối quan hệ giữa Lưu lượng, Vận tốc và Đường kính
Để chọn kích thước ống, chúng ta dựa trên công thức cơ bản về lưu lượng:
Q = A * v
Trong đó:
- Q (Flow rate): Lưu lượng (m³/s hoặc lít/phút).
- A (Area): Diện tích mặt cắt ngang của lòng ống
- v (Velocity): Vận tốc dòng chảy (m/s).
Tại sao vận tốc (v) lại quan trọng?
- Nếu v quá cao: Gây ra tiếng ồn, rung động mạnh, hiện tượng mài mòn thành ống nhanh và sụt áp cao do ma sát.
- Nếu v quá thấp: Chất lỏng có thể bị lắng cặn (trong thực phẩm) hoặc không đủ lực để vận hành các thiết bị đầu cuối.
2. Tiêu chuẩn vận tốc dòng chảy khuyến nghị
Tùy vào môi chất và ứng dụng, các kỹ sư thường áp dụng dải vận tốc an toàn sau:

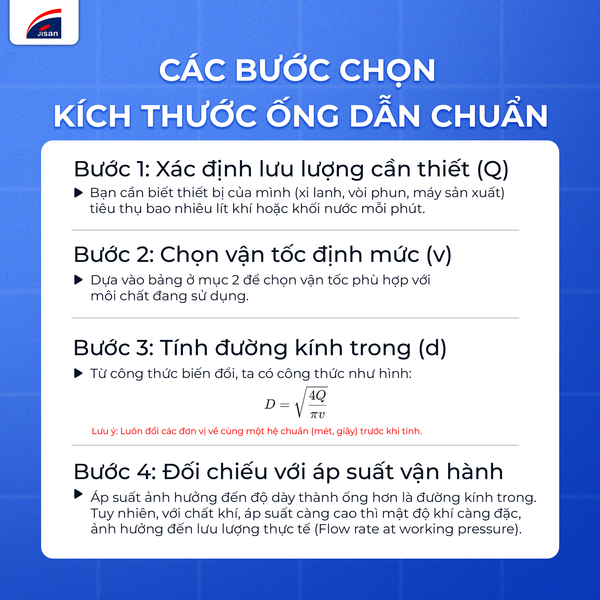

3. Các bước chọn kích thước ống dẫn chuẩn
Bước 1: Xác định lưu lượng cần thiết (Q)
Bạn cần biết thiết bị của mình (xi lanh, vòi phun, máy sản xuất) tiêu thụ bao nhiêu lít khí hoặc khối nước mỗi phút.
Bước 2: Chọn vận tốc định mức (v)
Dựa vào bảng ở mục 2 để chọn vận tốc phù hợp với môi chất đang sử dụng.
Bước 3: Tính đường kính trong (d)
Từ công thức biến đổi, ta có công thức như hình:
Lưu ý: Luôn đổi các đơn vị về cùng một hệ chuẩn (mét, giây) trước khi tính.
Bước 4: Đối chiếu với áp suất vận hành
Áp suất ảnh hưởng đến độ dày thành ống hơn là đường kính trong. Tuy nhiên, với chất khí, áp suất càng cao thì mật độ khí càng đặc, ảnh hưởng đến lưu lượng thực tế (Flow rate at working pressure).
4. Ảnh hưởng của Áp suất đến việc chọn ống
Khi chọn ống dẫn Jisan cho áp suất cao, bạn cần lưu ý chỉ số Working Pressure (WP) và Burst Pressure (BP):
- Áp suất thấp (< 10 bar): Có thể sử dụng ống PU, PE thông thường.
- Áp suất trung bình (10 - 20 bar): Ưu tiên ống PA (Nylon) hoặc ống nhựa có lớp bố sợi tăng cường.
- Áp suất cao (> 20 bar): Cần các dòng ống chịu lực chuyên dụng hoặc ống inox.
Quy tắc vàng: Áp suất làm việc thực tế nên bằng khoảng 1/3 áp suất nổ (Burst Pressure) của ống để đảm bảo hệ số an toàn.
5. Bảng tra nhanh kích thước ống dựa trên lưu lượng (Khí nén ở 6-7 bar)
Nếu bạn không muốn tính toán phức tạp, đây là bảng tra nhanh cho hệ thống khí nén phổ biến:
6. Những sai lầm cần tránh khi chọn ống
- Chỉ quan tâm đến đường kính ngoài (OD): Nhiều người mua ống 8mm nhưng không biết đường kính trong (ID) là 5mm hay 6mm. Lưu lượng phụ thuộc hoàn toàn vào ID.
- Quên mất chiều dài đường ống: Ống càng dài, ma sát càng lớn, gây sụt áp. Nếu đường ống dài trên 20m, hãy chọn đường kính lớn hơn một cấp so với tính toán lý thuyết.
- Không tính đến các đoạn co, cút nối: Mỗi khớp nối chữ L hoặc chữ T gây ra tổn thất áp suất tương đương với 1-2 mét ống thẳng.
Việc chọn kích thước ống dẫn chuẩn không chỉ giúp máy móc hoạt động đúng thông số thiết kế mà còn giúp tiết kiệm điện năng cho hệ thống bơm/nén. Với các dòng ống Jisan đa dạng kích thước, bạn luôn có thể tìm thấy mã hàng phù hợp cho mọi nhu cầu.
Bạn cần tính toán cụ thể cho một hệ thống thực tế? Hãy cung cấp cho JISAN VIỆT NAM thông số Lưu lượng (L/min) và Áp suất (Bar), chúng tôi sẽ tính giúp bạn đường kính ống tối ưu nhất!
